| Tipo de componente |

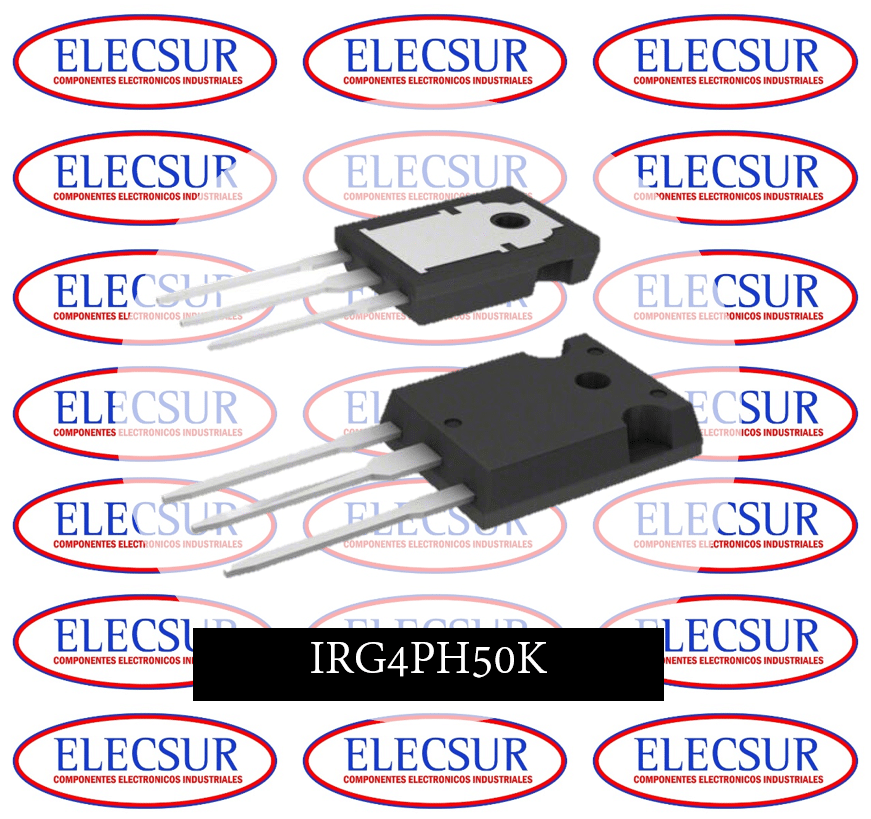

IGBT N‑Channel (paquete TO‑247AC) |
| Tensión colector‑emisor máxima (V_CES) |
1200 V |
| Corriente continua de colector (I_C) @ T_case = 25 °C |
45 A |
| Corriente pulsada / pico de colector (I_CM) |
90 A |
| Potencia máxima de disipación (P_D) @ case = 25 °C |
200 W |
| Voltaje colector‑emisor en conducción (V_CE(on), típico) |
~ 2.77 V (a V_GE = 15 V, I_C ≈ 24 A) |
| Tensión máxima puerta‑emisor (V_GE) |
± 20 V |
| Carga de puerta (Gate charge) |
≈ 270 nC |
| Rango de temperatura de operación (junción) |
–55 °C a +150 °C |
| Paquete / encapsulado |
TO‑247AC (through‑hole) |
| Notas / particularidades |
IGBT “UltraFast”, diseñado para control de motores, con buena relación entre pérdidas de conducción y velocidad de conmutación |
