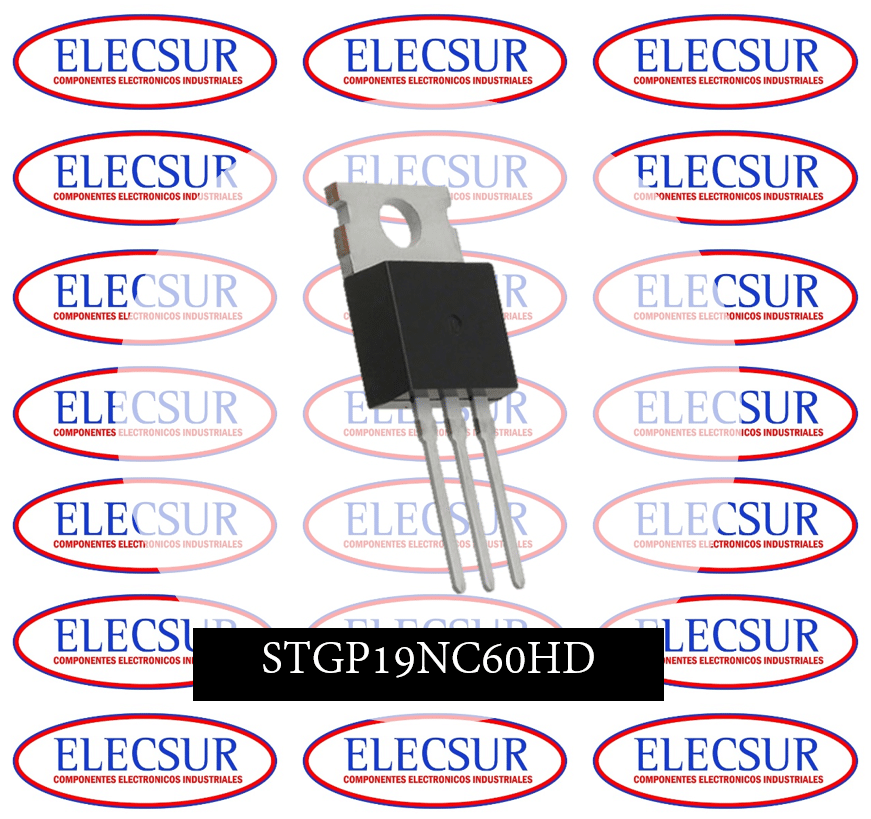

STGP19NC60HD ST-M
| IGBT STGP19NC60HD 19A 600V TO-220-3 MARCA ST-M ORIGINAL |
Categoría: IGBTS
Etiquetas: 19A 600V, IGBT STGP19NC60HD, MARCA ST-M ORIGINAL, STGP19NC60HD, STGP19NC60HD ST-M, TO-220-3
| Parámetro | Valor / Especificación |
|---|---|
| Tipo | IGBT discreto con diodo antiparalelo ultrarrápido (tecnología PowerMESH™) |
| Tensión colector-emisor (V_CES) | 600 V |
| Corriente continua de colector (I_C) | 40 A (a 25 °C) |
| Corriente continua de colector (I_C) | 20 A (a 100 °C) |
| Corriente pulsada de colector (I_CM) | 60 A |
| Voltaje puerta-emisor (V_GE) | ± 20 V (máx.) |
| Tensión de saturación (V_CE(sat)) | típ. ~ 2.0–2.2 V / máx. ~ 2.5 V @ V_GE = 15 V, I_C = 12 A |
| Umbral de puerta (V_GE(th)) | 3.75 – 6 V |
| Corriente de fuga colector-emisor (I_CES) | típ. unos µA; máx. < 100 µA según temperatura |
| Carga total de puerta (Qg) | ≈ 53 nC |
| Capacitancias típicas | C_ies ≈ 900 pF, C_oes ≈ 70 pF, C_res ≈ 25 pF |
| Tiempo de encendido (td(on)) | ~ 25 ns |
| Tiempo de apagado (td(off)) | ~ 97 ns |
| Energía de conmutación (Eon / Eoff) | ≈ 85 µJ / 189 µJ |
| Diodo antiparalelo – tiempo de recuperación (trr) | aprox. 31 ns |
| Corriente directa del diodo (I_F) | ~ 40 A |
| Disipación de potencia (P_tot) | 130 W (T_C = 25 °C) |
| Resistencia térmica unión- |
